定径水口是连铸小于120mm的小方坯控制钢水流量的功能耐火材料。由于方坯的尺寸太小，长水口和浸入式水口均不适用，在小方坯连铸机中间包无塞棒浇铸系统中采用定径水口进行敞开式浇注。钢坯的注速只靠定径水口来调节，在整个浇注过程中，孔径必须保持恒定，以保证稳定的拉坯速度，因而定径水口在使用过程中必须安全可靠，除不能堵塞、开裂、脱落外，水口的孔径要求扩孔速度小。要达到以上要求，水口的材料需要具有良好的抗冲刷性、抗侵蚀性和抗热震性。所以使用的必须是高档耐侵蚀的ZrO2材质。

目前通常使用的水口类型有以下几种(下图所示):

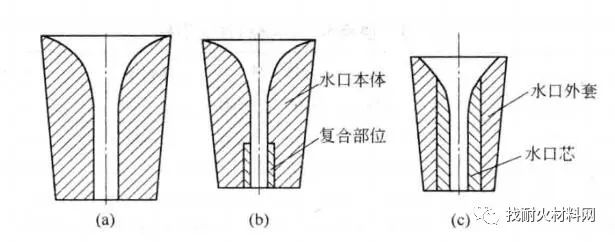

(a)、直接复合式定径水口(b)和镶嵌式定径水口(C)示意图

图1   全均质定径水口


(1)全均质定径水口：水口全部由ZrO2 (60%~95%)的材料组成，研究表明ZrO2 的含量越高，水口抗侵蚀能力越强，使用寿命越长，成本越高;其特点是化学成分均一、整体性好、强度大、耐侵蚀、使用寿命长、安全可靠，但生产成本高。


(2) 复合式定径水口 ：本体为低含锆材料，多为锆英石质材料，复合体为高氧化锆材料，两者直接复合在一起，一次成型,一起烧制。ZrO2的用量与全均质相比大幅度降低, 生产成本较低，强度大，耐侵蚀好，但是由于内外两层的氧化锆含量不一样，材料的线膨胀系数差异较大，使用过程中开裂的可能性较大，因此要求内层的氧化锆含量不能太高, 常在70% ~ 80%的范围内。


(3) 镶嵌式定径水口：镶嵌式定径水口分为外套和内芯两部分，分别制成后用耐火泥黏结在一起;水口本体一般为高铝材质;内芯为氧化锆材质。这种水口的制作成本低，抗热震性好，氧化锆的含量可依据不同的要求进行制作，所以产品的性价比较高，使用量较大。
